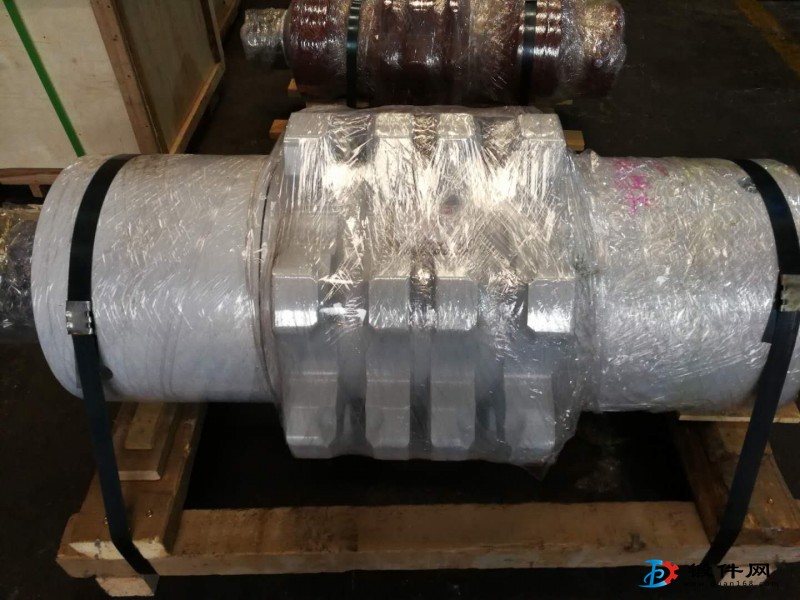

锻造TSL101-05链轮体 链轮组件 链轮轴组
锻造TSL101-05链轮体 链轮组件 链轮轴组

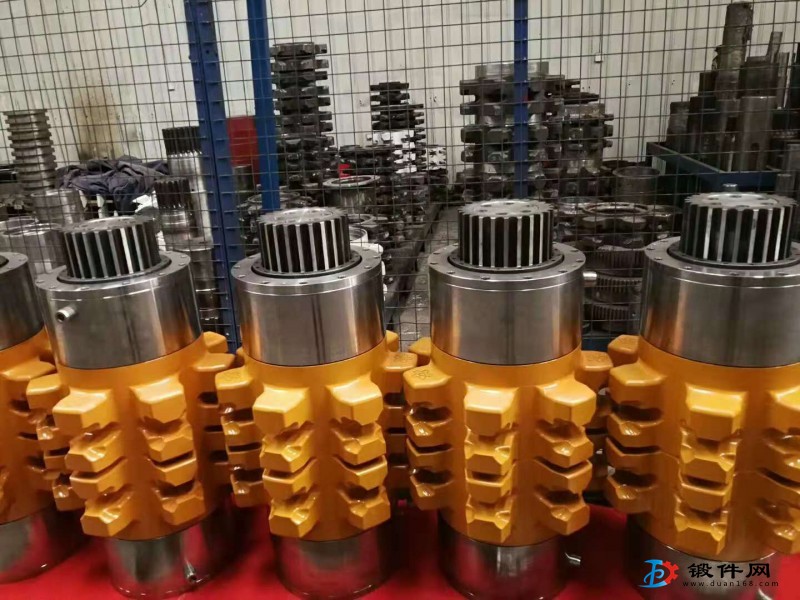

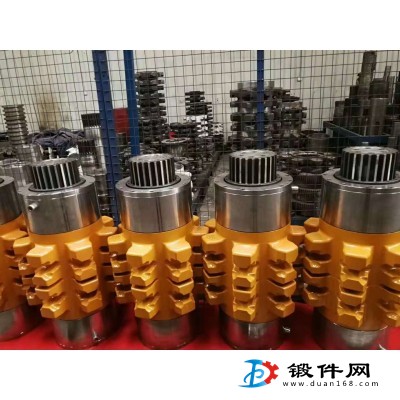

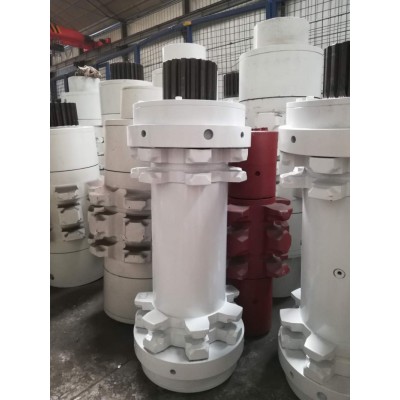

链轮组件的主要组成部分：链轮体、链轮轴、轴承、轴承座、油箱、浮封环、透盖、压盖、端盖、定位套、O型圈、螺钉、螺栓、圆螺母等等
链轮体根据不同的刮板机机型分为单片、双片。
对于刮板机链轮轴来说，具有一套相对固定的、系统的制作加工流程，即下料→热处理→粗加工→调质处理→精加工→插花键→局部加工→线切割→数控中心铣链窝→齿轮的淬火以及花键淬火的热处理→磨左右断面的精加工→程序车浮封腔的精加工→精车左右段的精加工→钳的加工→零件组装。
锻造TSL101-05链轮体 链轮组件 链轮轴组
链轮体的加工流程： 下料——锻造毛坯件模型——模型粗加工（大概轮廓）——（使用正火）次热处理——线切割加工（链齿部）——第二次热处理（调质硬度HB250-280）——车床精加工（两端处理及中间孔处理）——插花键——精加工（描线划线、铣外表面槽、钳加工等）——数控中心加工链窝（铣链窝）——链齿部淬火（中频淬火,硬度HRC50-55，淬硬层深度10mm）——精加工成型（磨断面、倒角）——精加工配套零件（轴承座、浮封、压盖等）
链轮组件 86S010101 链轮组件 1LZ63A 链轮组件 72/03LL 链轮组件 58Z1103
推移座 86SFD01 链轮组件 2LZ03A 链轮组件 72/05LL 链轮组件 59LL03B
链轮组件 86S0101 链轮组件 2LZ03D 链轮组件 72/01LL 链轮组件 59LL10
链轮组件 2LZ28 链轮组件 2LZ03 链轮组件 80/01LL 链轮组件 59LL07A
链轮组件 90S01210101 链轮组件 2LZ07 链轮组件 80/02LL 链轮组件 59ZA0101
