[VIP第8年] 指数:7
通过认证

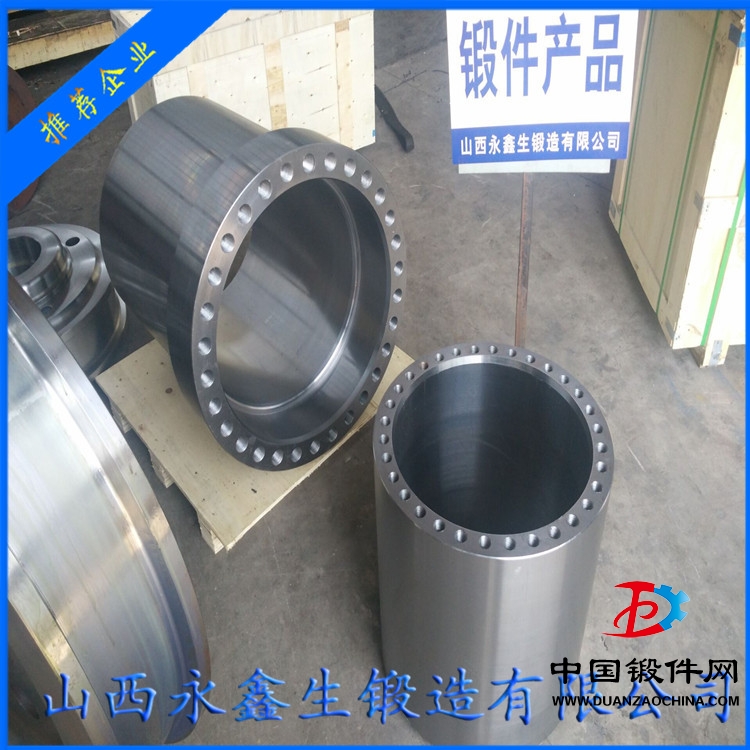

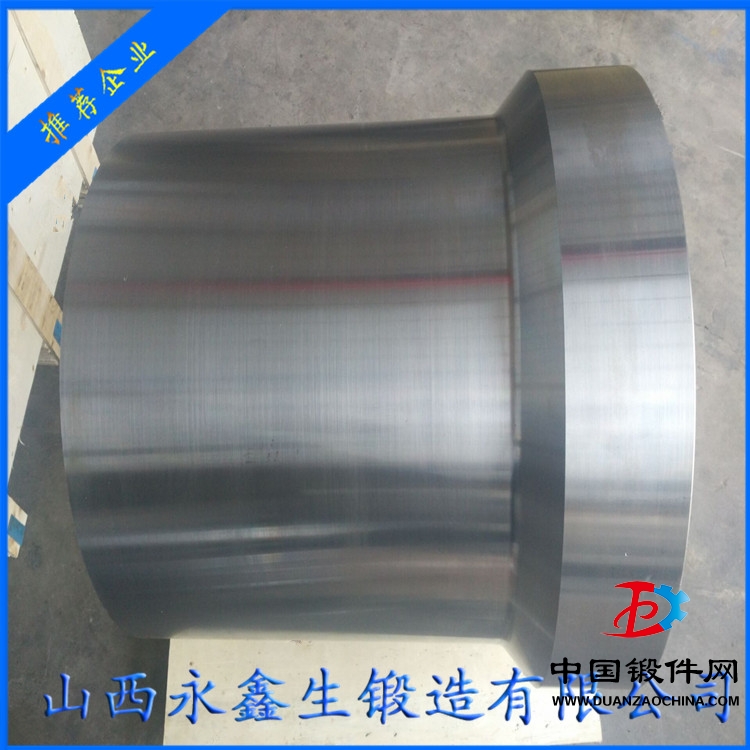

不锈钢筒锻件 - 山西永鑫生锻造
品牌：永鑫生锻造
材料材质：碳钢+合金钢+不锈钢，等
工艺类型：自由锻+模锻+环锻+碾环
材料原始形态：铸锭+钢坯
变形温度：热锻
重量：100-300000KG
后续加工：有
表面处理：调质+淬火
加工贸易形式：来图加工（可按客户定制材质化学成分、图纸尺寸、技术要求生产）
打样周期：4-7天
加工周期：5--10天
加工能力：直径100mm-6000mm
是否外贸：是
产地：山西
不锈钢锻件加热不当引起的缺陷
1.晶粒粗大
铁素体型不锈钢无同素异构转变，加热时晶粒长大倾向大。而晶粒过大，会造成较大脆性，降低钢的冲击韧性。因此，加热温度不宜过高，高温下停留时间不宜太长。
2.δ铁素体增多
奥氏体双相钢及马氏体钢加热到过高的温度，会出现过多的δ铁素体，导致合金的工艺塑性降低，从而引起锻造开裂。图15示出了1Cr12Ni2W2MoV钢因锻造加热温度过高，δ相析出数量多而引起的锻造开裂。3.低熔点化合物形成含镍量较高的不锈钢应用不含硫的燃气加热，因硫渗入钢中与镍形成低熔点NiS或Ni+Ni3S2共晶体，这些硫化物及共晶体分布在晶界上，锻造时易产生晶间裂纹。
除上述加热缺陷外，马氏体不锈钢还应采用缓慢均匀加热，因马氏体钢中含铬量较高，而铬有提高钢的珠光体转变温度、减缓奥氏体分解速度和降低钢的导热性的作用，从而造成较大的温度应力组织应力，引起坯料开裂。
